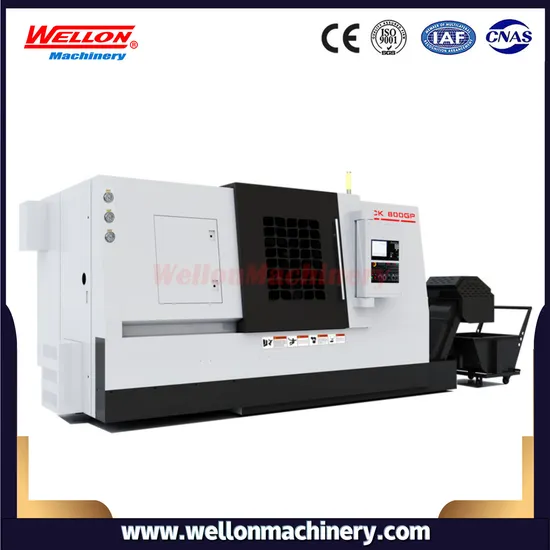

CNC-Schrägbettdrehmaschine Tck360gp/Tck400gp/Tck500gp/Tck550gp/Tck630gp

Basisinformation

Modell Nr.	TCK360GP/TCK400GP/TCK500GP/TCK550GP/TCK630GP
Automatische Note	Automatisch
Einstellungsmodus	Bodentyp
Präzision	Hohe Präzision
Zertifizierung	CE, RoHS, ISO 9001
Zustand	Neu
Transportpaket	Holzkiste
Spezifikation	CE ISO9001 Rohs
Warenzeichen	WELLON
Herkunft	China
HS-Code	8458910000
Produktionskapazität	100 PC/Monat

Produktbeschreibung

Leistungsmerkmale:
Die Maschine eignet sich für die Bearbeitung aller Arten kleiner und mittelgroßer Wellen- und Plattenwerkstücke und kann auch verschiedene Gewinde, Kreisbögen, Kreisbögen, Kreiskegel sowie Innen- und Außenflächen von Drehkörpern drehen. Diese Maschine wird häufig in verwendet Sanitär, Ventil, Elektrogeräte, Instrumente, Automobile, Motorräder, Lager usw. Höhere Genauigkeit Taiwan-Linearführungen. Hochgeschwindigkeits-Spindeleinheit. Höhere Steifigkeit aus Gusseisen. Integrierte automatische Schmierung. 45-Grad-Einteiliges Gussschrägbett.



Technische Parameter:

Spezifikation	Einheiten	TCK360GP	TCK400GP	TCK500GP	TCK550GP	TCK630GP
Max. Schaukel über dem Bett	mm	420	450	550	580	630
Max.Schwingung über Querschlitten	mm	160	220	250	280	300
Max. Drehlänge	mm	450	450	700	700	1000
Max dreht Dia Bar	mm	220	260	300	300	350
Max. drehende Dia-Scheibe	mm	360	400	500	550	600
Bettbreite	mm	400	400	400	400	466
Neigungswinkel des Bettes	Grad	45°	45°	45°	45°	45°
Spindelnase		A2-5	A2-6	A2-6	A2-8	A2-8
Leistung des Spindelmotors	kw	5.5	7.5	7,5(11)	7,5(11)	15
Max. Spindelgeschwindigkeit	U/min	4500	4500	4500(3000)	4500(3000)	3000
Spindelbohrung	mm	56	61	61(79)	93	88
Hydraulisches 3-Backenfutter	Zoll	6"	8"	8"(10")	10"	12"
Servohydraulischer Turm		8 Stationen	12 Stationen	12 Stationen	12 Stationen	12 Stationen
Werkzeugschaftgröße	mm	20*20	25*25	25*25	25*25	25*25
Bohrstangendurchmesser	mm	32	32	32	32	32
X-Achsen-Grenzweg	mm	250	250	280	320	350
Z-Achsen-Grenzweg	mm	530	530	850	850	1110
Eilgang der X-Achse	m/min	24	24	24	24	24
Eilvorschub der Z-Achse	m/min	24	24	24	24	24
Drehmoment des X-Achsen-Motors	Nm	12	12	15	15	15
Drehmoment des Z-Achsen-Motors	Nm	12	12	15	15	22
X-Achsen-Leitspindel		3208-C3	3210-C3	3210-C3	3210-C3	4010-C3
Z-Achsen-Leitspindel		3208-C3	3210-C3	4010-C3	4010-C3	4010-C3
X-Achsen-Linearführung	mm	30	35	35	35	45
Linearführung der Z-Achse	mm	30	35	35	35	45
Positionierung der X/Z-Achse	mm	±0,005	±0,005	±0,005	±0,005	±0,01
Wiederholgenauigkeit der X/Z-Achse	mm	±0,003	±0,003	±0,003	±0,003	±0,005
Durchmesser der Reitstockpinole	mm	72	72	90	90	90
Reitstockpinolenweg	mm	100	100	120	120	120
Reitstockkegel		MT4	MT4	MT5	MT5	MT5
Reitstockweg	mm	400	400	550	550	950
Maschinenabmessungen	cm	260x170x190	260x170x195	280x180x195	300x180x195	350x190x210
Gewicht	kg	2800	3100	3700	3900	6800

Standardzubehör
Hydraulisches 3-Backenfutter aus Taiwan
Hydraulischer Reitstock
Servoturm
Kugelumlaufspindel PMI
Antriebsservomotoren von Fanuc
Spindelmotor CTB
Fanuc 0i TF-Steuerungssystem
Messarm
MPG
Kettenförderer für Späne
Schneidkühlsystem
Arbeitslampe
Zentrales automatisches Schmiersystem
Dreifarbige Warnleuchte
Wärmetauscher im Schrank
Vollständig geschlossener Schutz
Werkzeuge und Werkzeugkasten
Nivellierbolzen und -blöcke
Spindellager von NSK
Optionales Zubehör
Spindellager von NSK
Messarm
Angetriebene Werkzeuge axial
Angetriebene Werkzeuge radial
Hydraulische Bewegung des Reitstocks (R-Achse)
Reitstock mit Leitspindel und Linearführung (R-Achse)
Revolver mit Y-Achse
X-, Z-Achsen-Linearführung Rollentyp
